有关台达VFD-M的应用
控制要求
1、设置变频器以主频率为40Hz ，正方向启动。（MODWR 指令实现）
2、读取VFD-M系列变频器主频率（频率指令）、输出频率并将其分别于D0、D1 （MODRD指令实现）
控制要求
1、设置变频器以主频率为40Hz ，正方向启动。（MODWR 指令实现）
2、读取VFD-M系列变频器主频率（频率指令）、输出频率并将其分别于D0、D1 （MODRD指令实现）

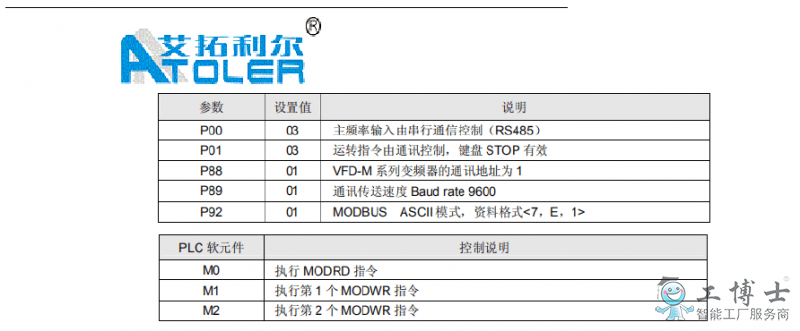

元件说明

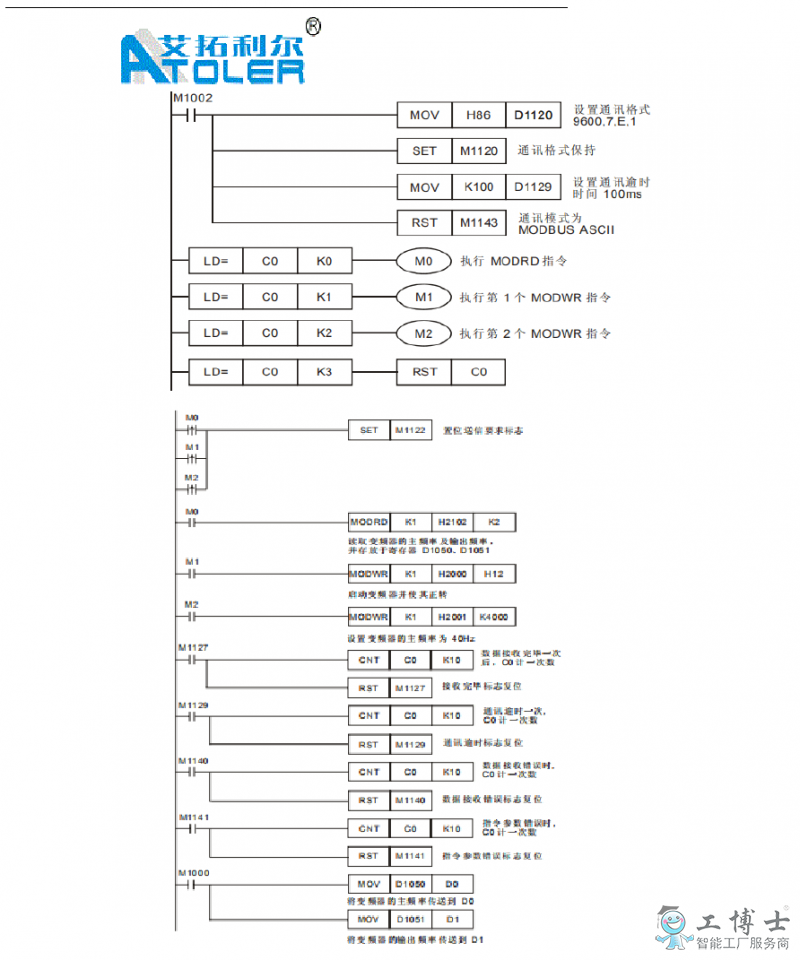

控制程序
程序说明
1、对PLC RS-485通讯口进行初始化，使其通讯格式为MODBUS ASCII，9600，7，E，1。
变频器RS485通讯口通讯格式需与PLC 通讯格式一致。
2、MODBUS 通讯只会出现4 种情况，正常通讯完成对应通讯标志M1127、通讯错误对应通讯标志应用指令通讯设计范例：
M1129、M1140、M1141，所以，在程序中通过对这4 个通讯标志信号的On/Off 状态进行计数，再利用C0 的数值来控制 3 个 MODBUS 指令的依次执行，保证通讯的可靠性。
1、当M0=On 时，[ MODRD K1 H2102 K2 ] 指令被执行，PLC 读取变频器的“主频率”和“输出频率”以 ASCII 码字符形式存放在 D1073~D1076，并自动将其内容转化成
16 进制数值储存至 D1050、D1051 中。
2、当 M1=On 时，[ MODWR K1 H2000 H12 ] 指令被执行，变频器启动并正方向运转。
3、当M2=On 时，[ MODWR K1 H2001 K4000 ] 指令被执行，将变频器的主频率设置为40Hz。
4、 程序的*后两行[ MOV D1050 D0 ] 是将变频器的主频率存储在D0 中，[ MOV D1051 D1 ] 是把变频器的输出频率存储于
D1 中。
5、PLC 一开始RUN，比较C0=0，就一直反复地对变频器进行通讯的读写。
